MPLS (Multiprotocol Label Switching) Nedir?
MPLS (Multiprotocol Label Switching), paket anahtarlama teknolojisi olarak, ağdaki veri paketlerinin hızla yönlendirilmesine olanak tanır. Bu teknoloji, paketlerin taşıdığı bilgilere bakmadan, her bir paket için bir etiket (label) ekleyerek ağda yönlendirilmesini sağlar. Geleneksel IP yönlendirmede her bir paket, hedef adresine göre ağda yönlendirilirken, MPLS'de ise paketlere etiket eklenir ve bu etiket kullanılarak yönlendirme işlemi daha hızlı ve verimli bir şekilde yapılır.
MPLS, ağın verimliliğini artırmak, trafiği optimize etmek ve kaliteyi iyileştirmek için kullanılan bir teknoloji olarak, özellikle büyük ölçekli ağlarda tercih edilmektedir. Bu teknoloji, hem IP tabanlı hem de farklı protokollerle çalışabilir ve çeşitli ağ uygulamalarını destekler.

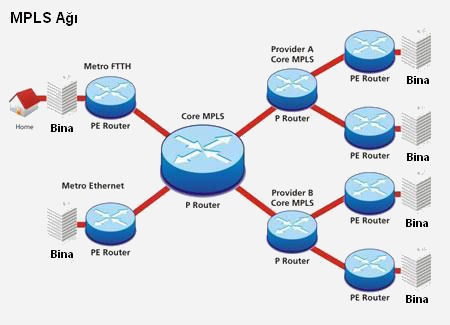

MPLS'in Temel Bileşenleri
1-Etiket Kenar Yönlendiricisi(LER-Label Edge Router)
*LER, ağın giriş ve çıkış noktalarındaki yönlendiricilerdir. Etiketin eklenmesi (gelen veri paketi için) veya kaldırılması (giden veri paketi için) işlemi LER'ler tarafından gerçekleştirilir.
*Girişte, paketlere etiket ekler ve çıkışta, etiket kaldırılır.
2-Etiket Anahtarlama Yönlendiricisi(LSR-Label Switching Router)
*LSR'ler, ağda bulunan ve paketlerin etiketlerini okuyarak, onları bir sonraki yönlendiriciye doğru ileten cihazlardır. LSR'ler, etiket tabanlı yönlendirme gerçekleştirir.
*LSR'ler, paketlerin hedeflerine ulaşana kadar ağ içinde iletimini sağlar. LSR'ler, sadece paket etiketlerine bakarak yönlendirme yapar ve IP adreslerine bakmazlar.
3-MPLS Etiketi(Label)
*MPLS etiketleri, her bir pakete eklenen kısa ve sabit uzunluktaki etiketlerdir. Bu etiketler, yönlendiricilere verinin yönünü ve hangi yolu takip etmesi gerektiğini belirtir.
*Etiketler, IP adresine göre değil, ağdaki her yönlendirici için tanımlı etiket tablosuna göre yönlendirilir.
4-Etiket Yönlendirme ve Yönlendirme Tabloları
*MPLS, yönlendirme kararlarını etiket tabanlı olarak yapar. Her yönlendirici, gelen etiketlere göre bir yönlendirme tablosu kullanarak bir sonraki hop’u belirler.
MPLS Çalışma Prensibi
MPLS, veri paketlerini hızlı ve verimli bir şekilde yönlendirmek için etiket kullanır. Geleneksel IP yönlendirmede, her yönlendirici bir paketi aldığında hedef IP adresine bakarak bir yol seçer. Ancak MPLS'de, her paket, ağın her bir yönlendiricisinden geçerken bir etiketle yönlendirilir.
MPLS'in çalışma mantığı aşağıdaki adımlarda özetlenebilir:
Etiket Ekleme (Label Imposition):
*Paket, LER'e ulaştığında, bu yönlendirici paket üzerindeki IP başlığını okur ve ona bir etiket ekler. Bu etiket, ağda o paketin hangi yolu izlemesi gerektiğini gösterir.
Etiket Anahtarlama (Label Switching):
*Etiket, paketin ağda bir LSR’den diğerine yönlendirilmesini sağlar. LSR'ler, etiketi okur, etiket tablosuna başvurur ve paketleri doğru yönlendirme noktasına iletir. IP adresine bakılmaz.
Etiket Kaldırma (Label Removal):
*Paket, hedef LER'e ulaştığında, etiket kaldırılır ve paket hedefe ulaşmak için normal IP yönlendirme protokollerine geçer.
MPLS'in Avantajları
Hızlı Yönlendirme:
*MPLS, geleneksel IP yönlendirmeye kıyasla daha hızlı bir yönlendirme sağlar. Yönlendiriciler IP adreslerine bakmadan sadece etiketlere bakarak yönlendirme yapar.
Yüksek Performans ve Verimlilik:
*MPLS, veri iletimini optimize ederek ağın verimliliğini artırır. Ağ üzerindeki trafik, etiketler sayesinde daha hızlı ve etkili bir şekilde yönlendirilir.
Protokol Bağımsızlığı:
*MPLS, IP, Ethernet, Frame Relay ve ATM gibi farklı ağ protokollerini destekler. Bu özellik, MPLS’in çok sayıda ağ yapısında kullanılabilmesini sağlar.
Yüksek Güvenilirlik:
*MPLS, ağda herhangi bir arıza durumunda hızlı ve güvenilir bir yol değişikliği sağlar. Bu özellik, ağın dayanıklılığını artırır.
QoS (Quality of Service) Desteği:
*MPLS, QoS hizmetini destekleyerek, uygulama trafiğini önceliklendirir ve daha az gecikmeyle iletim yapar. Bu özellik, özellikle ses ve video gibi zaman duyarlı uygulamalar için faydalıdır.
Trafik Mühendisliği:
*MPLS, ağ trafiğini optimize etmek için trafik mühendisliği desteği sunar. Yönlendiriciler, ağın trafiğini daha dengeli bir şekilde dağıtarak daha verimli bir ağ performansı sağlar.
Ağ Sanallaştırması:
*MPLS, sanal özel ağlar (VPN) oluşturmayı kolaylaştırır ve ağ altyapısında sanallaştırma çözümleri sunar.
MPLS Uygulama Alanları
WAN Yönlendirme:
*MPLS, geniş alan ağlarında (WAN) verimli bir yönlendirme sağlar ve trafiği hızlı bir şekilde yönlendirmek için kullanılır. Ağda verimlilik artırılır, gecikme azalır ve bant genişliği daha verimli kullanılır.

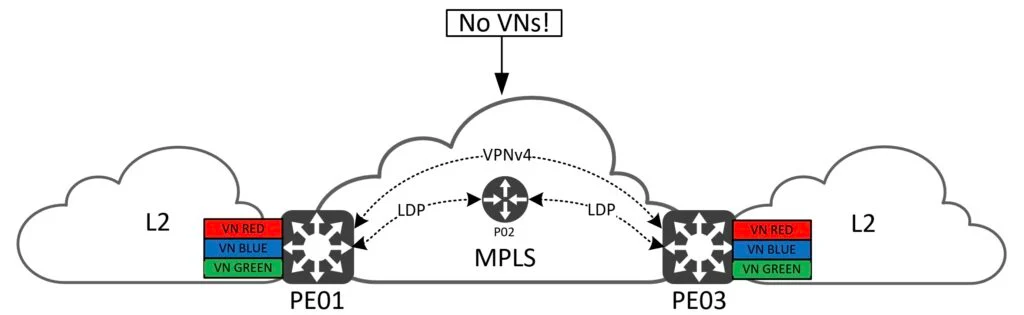

VPN (Virtual Private Network):
*MPLS, sanal özel ağ (VPN) oluşturma işlemleri için kullanılır. Şirketler, farklı lokasyonlardaki ofislerini MPLS üzerinden birbirine bağlayarak güvenli ve performanslı bir ağ yapısı oluşturabilirler.
VoIP ve Video Konferans:
*MPLS, VoIP (Voice over IP) ve video konferans gibi zaman hassasiyeti olan uygulamalarda yüksek kaliteli hizmet (QoS) sunar.
Trafik Mühendisliği:
*Ağ trafiğinin etkin bir şekilde yönetilmesi için MPLS kullanılır. Trafik mühendisliği, trafiğin daha verimli bir şekilde yönlendirilmesini sağlar.
MPLS ile Alternatif Protokoller
Traditional IP Routing:
*IP yönlendirme, her paketin hedef IP adresine bakarak yönlendirilmesidir. Ancak bu, büyük ve karmaşık ağlarda performans sorunlarına yol açabilir.
SD-WAN (Software-Defined Wide Area Network):
*SD-WAN, ağ yönetimini merkezi hale getiren ve ağın verimliliğini artıran bir teknolojidir. SD-WAN ile MPLS ağları da entegre edilebilir.
Sonuç
MPLS, geniş alan ağları (WAN) için verimli ve hızlı yönlendirme çözümleri sunan bir teknolojidir. Hızlı yönlendirme, QoS desteği ve trafik mühendisliği gibi avantajlarıyla büyük ölçekli ağlarda önemli bir rol oynamaktadır. Hem IP hem de farklı protokollerle uyumlu olması, MPLS’i çok sayıda ağ yapısında kullanılabilir kılar. Ayrıca, güvenilirlik ve ağ dayanıklılığı sunarak, daha sağlam ağ yapılarının inşa edilmesine olanak tanır.
MPLS teknolojisinin ilerleyen yıllarda daha da gelişmesi, ağlar üzerinde sağlanan performansı ve verimliliği daha da artırabilir.
